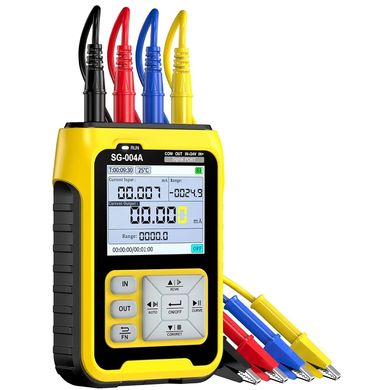

FNIRSI SG-004A Multifunkciós jelgenerátor, hőelem és ellenállás mérés, 24 V, 0-24 mA, USB-C

Az FNIRSI SG-004A jelgenerátor egy nagy teljesítményű és sokoldalú készülék professzionális és hobbi felhasználásra az elektronika és az elektrotechnika területén. Ez a műszer nemcsak a fejlesztőmérnökök, szerviztechnikusok, tudósok, hanem az elektronika szerelmeseinek igényeit is kielégíti, akiknek az elektronikus áramkörök teszteléséhez, méréséhez és diagnosztizálá­sához különböző típusú jelekmegbízható forrására van szükségük.

Az FNIRSI SG-004A széles frekvenciatar­tományt támogat, lehetővé téve a jelek előállítását az alacsony frekvenciától a nagyon magas frekvenciákig. Ideális az összetett analóg és digitális áramkörök teszteléséhez. A jelgenerátor ideális megoldás mindazok számára, akik sokoldalú, pontos és könnyen kezelhető jelforrást keresnek elektronikus projektjeikhez és kísérleteikhez. Használható PLC és DCS rendszerek hibakeresésére, szeleppozicionáló beállítására, inverter érzékelésére stb. stb. is.

A készülék intuitív felhasználói felülettel és háttérvilágítású 2,4"-os színes kijelzővel rendelkezik, amely grafikon formájában megjeleníti az összes fontos információt, beleértve az aktuálisan beállított paramétereket és azok időbeli változásait. Ez megkönnyíti a jelek valós idejű nyomon követését és elemzését.

Az FNIRSI SG-004A rengeteg lehetőséget kínál az elektromos paraméterek konfigurálására és mérésére, beleértve a feszültséget, áramot, frekvenciát és ellenállást. Lehetővé teszi továbbá különböző hőmérséklet-érzékelők és hőelemek szimulációját, ami kibővíti a felhasználási lehetőségeket a különböző alkalmazási forgatókönyvekben.

Kompakt mérete és könnyű súlya miatt ez a generátor ideális társ a laboratóriumi, terepi vagy ügyféllátogatáson végzett munkához. A modulációs képességek, a frekvenciapásztázás és a szinkronizációs kimenetek tovább növelik sokoldalúságát és alkalmazkodóké­pességét a különböző vizsgálati célokra. Ez a nagy teljesítményű és rugalmas jelgenerátor ezért ideális választás minden elektronikai szakember vagy amatőr számára.

Mérési tartományra vonatkozó specifikációk:

• Pontosság: ±(0,02%+0,003), felbontás: 0,001mA, belső impedancia: 100Ω.
• Feszültségmérés: Tartományok: 0–24V, Pontosság: ±(0,02%+0,003), Felbontás: 0,001mA, Belső impedancia: 500K.
• Passzív mérés : Tartományok : 0–24mA, Pontosság : ±(0,02%+0,003), Felbontás : 0,001V, Belső impedancia : 100Ω
• 24V hurok: Tartományok: 0–24mA, pontosság: ±(0,1%+0,005), felbontás: 0,01mA, belső impedancia: 100Ω
• Frekvencia: Tartományok: 0–9999Hz, Pontosság: ±2%, Felbontás: 5 számjegy, Belső impedancia: 1MK
• Millivolt: Tartományok: –10~100mV, :0.0±3% pontosság +0.03), Felbontás: 0.01mV, Belső impedancia: 2K
• Termoelem (TC-S): tartományok: 0~1760°C, pontosság: ±(0,2%+1), felbontás: 1℃, belső impedancia: 2K
• Termoelem (TC-B): Tartományok: 0~18100°C, pontosság: ±(0,5%+1), felbontás: 1℃, belső impedancia: 2K
• Termoelem (TC-E): Tartományok: 0~990°C, pontosság: ±(0,2%+1), felbontás: 1℃, belső impedancia: 2K
• Termoelem (TC-K): Tartományok: 0~1320°C, pontosság: ±(0,2%+1), felbontás: 1℃, belső impedancia: 2K
• Termoelem (TC-R): tartományok: 0~1760°C, pontosság: ±(0,3%+1), felbontás: 1℃, belső impedancia: 2K
• Termoelem (TC-J): tartományok: 0~1190°C, pontosság: ±(0,3%+1), felbontás: 1℃, belső impedancia: 2K
• Termoelem (TC-T): tartományok: 0~390°C, pontosság: ±(0,2%+1), felbontás: 1℃, belső impedancia: 2K
• Termoelem (TC-N): tartományok: 0~1290°C, pontosság: ±(0,2%+1), felbontás: 1℃, belső impedancia: 2K
• Termoelem (WRe3/25): tartományok: 0~2320°C, pontosság: ±(0,2%+1), felbontás: 1℃, belső impedancia: 2K
• Ellenállás: Tartományok: 0~390Ω, pontosság: ±(0,2%+1), felbontás: 0,1℃
• Pt100: tartományok: –200 – 650℃, pontosság: ±(0,5%+1), felbontás: 0,1℃
• Cu50: tartományok: –20 – 15°C, pontosság: ±(0,5%+1), felbontás: 0,1℃

Kimeneti jel:

• Áram: 0 – 24 mA
• Feszültség: 0 – 24V
• Frekvencia/PVM: 0 – 9999Hz
• 24V hurok: 0 –24 mA
• mV/termoelem: –10 – 110 mV
• Hőellenállás: 0 – 390Ω

Bemeneti jel: 1,5 m/h:

• Áram: 0 – 24 mA
• Feszültség: 0 – 24V
• Frekvencia/PVM: 0 – 9999Hz
• mV/termoelem: –10 – 110 mV
• Hőellenállás: 0 – 400Ω

Egyéb jellemzők:

• Tápcsatlakozó: USB-C
• Bemenet: 5 /10W max.
• 3,7 V 3000 mAh akkumulátor.
• Készenléti üzemmód: 24 óra.
• LCD kijelző: 2,4", színes
• Méretek: 77×21×112 mm
• Súly: 167 g

Csomag tartalma
