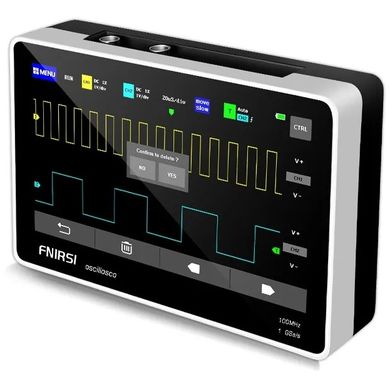

FNIRSI 1013D Digitális oszcilloszkóp táblagép 7" TFT LCD érintőképernyővel, kétcsatornás, 100 MHz-es frekvenciával.

Az FNIRSI 1013D digitális kétcsatornás oszcilloszkóp egy fejlett készülék, amelyet kifejezetten mérnökök, villamosmérnökök és elektronikai kutatók számára terveztek. Ez az oszcilloszkóp ideális eszköz az elektronikus áramkörök és rendszerek diagnosztizálá­sához, tervezéséhez és javításához, így alkalmas laboratóriumok, villamosmérnökök és amatőrök számára egyaránt.

Egyik fő jellemzője a modern TFT interaktív 7"-os érintőképernyő 800×480-as felbontással, élénk színekkel és nagy kontraszttal. A tábla alakú kialakítás és a beépített 6000mAh-s akkumulátorakár 4 órás üzemidővel teszi az oszcilloszkópot nemcsak beltéri munkára, hanemkültéri munkásokszámára is alkalmassá. A felhasználói felület intuitív, és lehetővé teszi az összes oszcilloszkóp funkció egyszerű vezérlését.

Az FNIRSI 1013D széles mérési tartományt kínál nagy pontossággal és érzékenységgel, lehetővé téve a részletes jelelemzést az alkalmazások széles körében. A műszer akár 12 paramétermé­résére is képes. A mérés olyan funkciókat tartalmaz, mint a frekvencia, az amplitúdó, az időintervallumok és még sok más, így sokoldalú eszköz a különböző típusú mérésekhez.

Ezenkívül az oszcilloszkóp egygombos automatizálás­salvan felszerelve a könnyebb kezelhetőség érdekében. Pro hullámforma tárolása és képernyőfelvétel az oszcilloszkópban belső memória 1GB. Ebben a memóriában akár 1000 képernyőkép + 1000 hullámforma-adatsor is tárolható. A képkezelő támogatja a miniatűr és a részletes megtekintést, a lapozást, a törlést és a nagyítást, a kicsinyítést, a hullámformák görgetését stb. Az oszcilloszkóp rendelkezik egy USB-porttal is a számítógépekhez és más eszközökhöz való csatlakozáshoz. Ez a kapcsolat a tárolt adatok egyszerű exportálására használható.

Összességében az FNIRSI 1013D digitális oszcilloszkóp kiváló választás mindenkinek, akinek megbízható, pontos és könnyen használható eszközre van szüksége az elektronikai munkához.

Tulajdonságok:

• 100MHz analóg sávszélesség 1GSa/s mintavételi sebességgel (1X=5MHz, 10X=100MHz).
• Teljesen testreszabott 7 hüvelykes színes TFT LCD kijelző 800*480 felbontással, élénk színekkel és nagy kontraszttal.
• Nagy mérési feszültségtar­tomány, 1X 0~40V, 10X 0~400V, 100X 0~4000V mérésére alkalmas.
• Legfeljebb 12 paraméter mérése VPP, VP, Vmax, Vmin, Vavg, Vrms, Frequent, Duty+, Duty-, Time+, Time-, Period.
• Teljes körű indítási funkciók (egyszerű, normál, automatikus).
• Egygombos görbe mentés és képernyőkép.
• A beépített 1 GB tárhely lehetővé teszi akár 1000 képernyőkép + 1000 hullámforma adatkészlet tárolását.
• USB, amely számítógéphez csatlakoztatható, és megoszthatja a képernyőképeket a számítógéppel, ami hasznos a másodlagos elemzéshez.
• A Lissajous-ábrák két jelcsoport amplitúdójának, frekvenciájának és fáziskontrasztjának meghatározására használhatók.
• Beépített 6000mAh újratölthető lítium akkumulátor, teljesen feltöltve 4 óra folyamatos használatra a legnagyobb képernyő fényerősség mellett.

Technikai specifikációk:

• Analóg sávszélesség: 100MHz * 2
• Csatornák száma: 2 csatorna
• Maximális valós idejű mintavételi sebesség: 1GSa/s
• Függőleges érzékenység: 50 mV/div~500 V/div
• Vízszintes időalap tartomány: 50S /div~10nS/div
• Maximális vizsgálati feszültség: 40V (1X szonda), 400V (10X szonda)
• Tárolási mélység: 240Kbit
• Bemeneti ellenállás: 1M
• ADC pontosság: 8bit
• Csatlakozási mód: AC/DC Indítási mód, Egyszeri, Normál,
• Automatikus kioldási él: elülső él/hátsó él
• Külső trigger feszültség: 0~40 V
• Kijelző: 7 hüvelyk – 800*480, kapacitív érintés + gesztusok
• Bővítő portok: USB a kép exportálásához
• Energia: 1 x lítium akkumulátor, 6000 mAh (tartozék)
• Az akkumulátor élettartama: 4 óra
• Töltési idő: 5 óra
• Anyag: ABS
• Szín: fekete/fehér
• A készülék méretei: 184×124×50 mm
• Csomag mérete: 230×150×60 mm
• Csomag súlya: 1000 g

Csomag tartalma

• oszcilloszkóp
• szonda
• USB kábel
