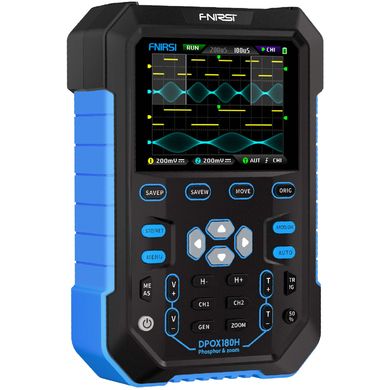

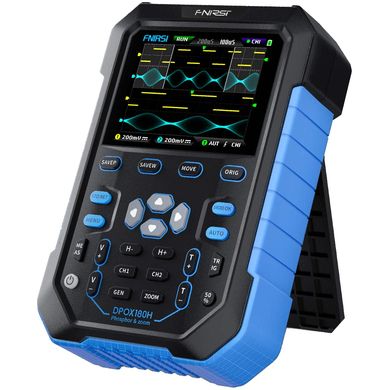

FNIRSI DPOX180H Digitális oszcilloszkóp és jelgenerátor 2in1, 2.8" IPS kijelző, kétcsatornás, 180MHz

Az FNIRSI DPOX180H digitális foszforoszcillos­zkóp a részletes jelelemzésre való képességének köszönhetően ideális választás az elektronikus berendezések fejlesztésével és karbantartásával foglalkozó mérnökök és technikusok számára. Az elektrotechnika területén dolgozó kutatók és hallgatók értékelni fogják fejlett funkcióit és pontosságát, amelyek alkalmasak kísérleti munkára és tanulásra.

Az FNIRSI DPOX180H digitális foszforoszcillos­zkópalegújabb digitális foszfortechnológia alkalmazásával forradalmi áttörést jelent a méréstechnoló­giában. Ez a technológia lehetővé teszi, hogy az oszcilloszkóp legyőzze a zajjal és a hullámforma torzításával kapcsolatos hagyományos hiányosságokat. Egyedülálló színhőmérséklet-megjelenítési funkciót is kínál, amely átláthatóbbá teszi a jeleloszlást és annak valószínűségi jellemzőit, beleértve a jelek felfutási és lecsengési idejét is. XY üzemmódjával és digitális foszfor technológiájával két jelcsoport amplitúdója, frekvenciája és fázisa hatékonyan összehasonlítható.

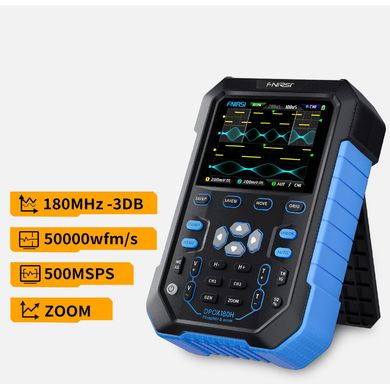

A professzionális felhasználásra tervezett oszcilloszkóp 2 csatornás, integrált DDS jelgenerátorral rendelkezik, 180 MHz sávszélességgel és500 msa/s mintavételi sebességgel. Innovatív digitális triggerelési rendszere, kurzormérési funkciója és magas, 50 000 wfm/s h­ullámforma-frissítési sebessége kivételes mérési pontosságot és megbízhatóságot biztosít.
A használt 2,8" IPS teljes látószögű, nagy felbontású kijelző és a beépített 4,2V/3000mAh lítium akkumulátor kényelmes és hosszan tartó működést garantál. Ezenkívül az oszcilloszkóp nagyfeszültségű beégés elleni védelemmel és automatikus kikapcsolási funkcióval rendelkezik a fokozott biztonság és energiatakarékosság érdekében.

Egyedi és innovatív jellemzői közé tartozik azállítható automatikus sávszélesség-korlátozás, amely automatikusan az aktuális időalap-tartományhoz igazodik a zajjelek optimális elemzése és mérése érdekében. Az adaptív nagyfrekvenciás elnyomási beállítások stabil kioldást biztosítanak a jelfrekvenciától vagy a zaj nagyságától függetlenül.

A beépített 20M DDS funkciójú jelgenerátor 14 féle szabványos funkcióval, 1VPP kimeneti amplitúdóval és 1Hz-től frekvenciabeá­llíthatósággal kiváló rugalmasságot biztosít a különböző jelek szimulálásához. A fejlett technológiának köszönhetően az oszcilloszkóp a hagyományos jelgenerátorokhoz képest nagyobb objektivitással és realizmussal képes összetett jelek rögzítésére és generálására.

Az egygombos AUTO triggereléssel és adaptív triggerelési módokkal ellátott, könnyen kezelhető kezelőfelülete lehetővé teszi az FFT spektrum hatékony mérését és megjelenítését bonyolult beállítások nélkül. Az USB-csatlakozáson keresztül számítógépre történő egyszerű adatexportálással rendelkező tárolási funkció tovább növeli az FNIRSI DPOX180H oszcilloszkóppal való munka praktikusságát és hatékonyságát.

Tulajdonságok:

• FNIRSI kézi digitális foszforoszcillos­zkóp

• 1. Digitális foszfor oszcilloszkóp, legyőzni a hagyományos oszcilloszkóp hullámforma érzékelését, világosabban látni a jeleloszlás jellemzőit
• 2. Hőmérséklet kijelző, a digitális fluoreszcencia rendszer támogatásával a színes hullámforma kijelző szürkeárnyalatos és színes hőmérsékletre osztható.
• 3. Digitális foszfor XY módú kijelző, két jelkészlet amplitúdójának, frekvenciájának és fázisának összehasonlítása.


• Teljesen felszerelt és könnyen használható

• 1. Egygombos automatikus beállítás, beépített hatékony vezérlő algoritmus, a jel jellemzőinek automatikus felismerése
• 2. Kézi kurzormérés, a jel amplitúdójának vagy periódusának kézi leolvasása a csúcsérték és a frekvencia kiszámításához
• 3. Teljes kiváltási funkció, három kiváltási mód: automatikus, egyszerű és hagyományos
• 4.20M DDS funkciójelgene­rátor, 14 féle szabványos funkciójelekkel, a kimeneti amplitúdó 1VPP-re van rögzítve


• Pontos adatok és valós idejű felügyelet

• 1 .Ultra magas érzékenység, a minimális mérési tartomány 5 mV
• 2. Ultra magas hullámforma frissítési sebesség, hullámforma frissítési sebesség akár 50 000 wfm/s
• 3. Nagy időalap görgetési mód, a szintváltozások valós idejű nyomon követése
• 4. Eredeti chopping kimenet, az oszcilloszkóp által mért jel egy részének vagy egészének rögzítése a jelgenerátor kimeneti jeleként.


• A hullámforma megtekintése és az adatok mentése

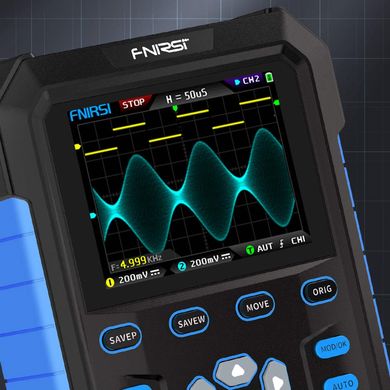

• 1. IPS Full Vision HD kijelző, 2,8"-os IPS HD kijelző digitális foszfor technológiával kombinálva, a hullámforma jellemzői egy pillantással láthatók.
• 2. Egygombos hullámforma / képernyőkép mentés, a képernyő nézet tartalmának vagy az eredeti hullámforma adatoknak a helyi lemezre történő mentése.
• 3. Hatékony adatnéző, bármikor ellenőrizheti a WAV adatfájlokat, BMP képfájlokat és a helyi lemezen lévő vágási fájlokat.
• 4. USB-adatexport, csatlakoztassa számítógéphez USB-adatkábellel, és tekintse meg az oszcilloszkóp lemezén tárolt BMP-képfájlokat.


• Eredeti technológia a zajinterferencia csökkentésére

• 1. Ultra-nagy jel-zaj arány, javítja a jel-zaj arányt az egyedi elülső kialakítással, amely a görbét világosabbá teszi.
• 2. Eredeti állítható automatikus sávszélesség-korlátozás, a sávszélesség korlátozása az aktuális időalap alapján az interferencia­méréshez és elemzéshez való használathoz
• 3. Eredeti adaptív állítható nagyfrekvenciás elnyomás, a nagyfrekvenciás komponensek kiváltása és elnyomása a hullámforma frekvenciajellem­zőinek megfelelően, ami alkalmas nagy zajjelek mérésére és elemzésére.




Important Links:

• Firmware-frissítések, szoftverek és egyéb információkért látogasson el a gyártó weboldalára itt



Műszaki specifikációk:

• Típus: DPOX180H
• Csatornák száma: 2
• analóg sávszélesség: 180Mhz
• maximális valós idejű mintavételi sebesség: 500 ms/s
• felfutási idő: 2,5 ns
• Csatlakozási mód: AC/DC
• bemeneti impedancia: 1MΩ, 18pF
• Függőleges érzékenység: 50mV/div ~ 10V/div
• Vízszintes időtartomány: 50ns/div ~ 50s/div
• Időalap tartomány: 5ns – 50s
• Időpontosság: +0,01%
• trigger érzékelés: digitális
• trigger mód: automatikus/e­gyszeri/normá­lis
• mérési tartomány: 40mV – 80V
• képernyőkép tárolása: 90
• rögzített jelek száma: 500
• tekercselési mód: igen
• X-Y módok: igen
• automatikus beállítás: igen
• paramétermérések: 12 típus
• Jelgenerátor: 14 jel
• kijelzés: frekvencia / idő / amplitúdó
• zoom: igen
• kijelző mérete: 2,8"
• kijelző felbontása: 320×240
• Típus: IPS
• csatlakoztatha­tóság: USB
• automatikus kikapcsolás: 5 perc – 2 óra.
• Firmware frissítés: igen
• akkumulátor: igen, beépített
• kapacitás: 3000 mAh
• üzemidő: kb. 3,5 óra.
• 135×90×40 mm

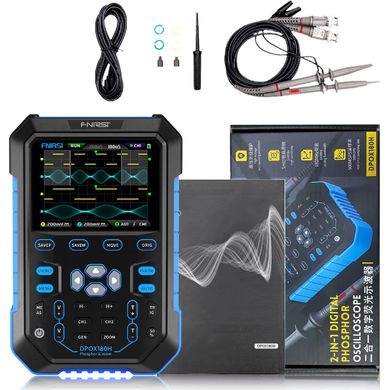

Csomag tartalma

• oszcilloszkóp
• hálózati adapter
• USB-C tápkábel
• 2db 200M mérőszonda
• kiegészítő hegy
• 8x jelölőgyűrű
