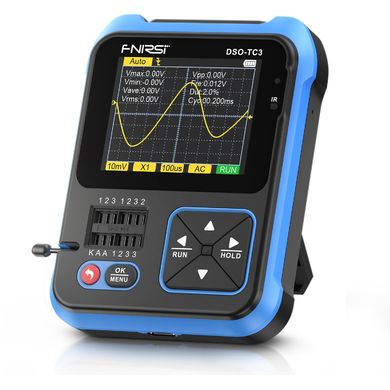

FNIRSI DSO-TC3 Kézi digitális oszcilloszkóp, tranzisztor tesztelő, 3in1 jelgenerátor, 2,4"-os kijelzővel

A FNIRSI DSO-TC3 3 az 1-ben digitális oszcilloszkóp egy nagyonsokoldalú és nagy teljesítményű műszer, amely egyesíti a digitális oszcilloszkóp, az elektronikus alkatrész-tesztelő és a jelgenerátor funkcióit. Ez a műszer ideális választás a professzionális és amatőr technikusok számára, akiknek egy kompakt, mégis nagy teljesítményű és sokoldalú eszközre van szükségük az elektronikus áramkörök diagnosztizálásához és elemzéséhez.

A FNIRSI DSO-TC3 zseniálisan integrálja a digitális oszcilloszkópot, az elektronikus alkatrész-tesztelőt, a funkcionális jelgenerátort és egyéb funkciókat egybe. Nagyméretű, 2,4"-os színes pontmátrixosTFT-kijelzővel rendelkezik. Miniatűr méretének és az egyetlen feltöltéssel akár4 órás üzemidőt biztosítóbeépített akkumulátornak köszönhetően nemcsak laboratóriumok, otthoni műhelyek vagy iskolák nagyszerű eszköze, hanem a terepen dolgozók is használhatják, pl. ügyféljavításoknál.

Oszcilloszkóp
A DSO-TC3 kézi oszcilloszkóp 10MS/s valós idejű mintavételi sebességgelés 500 kHz sávszélességgel rendelkezik. Teljes körű triggerfunkcióval (egyszeri, normál, automatikus) mind periodikus analóg jelek, mind aperiodikus digitális jelek esetén használható. Ezenkívül hatékony, egygombos AUTO programmal van felszerelve. A mért hullámforma így bonyolult beállítások nélkül megjeleníthető.

Tranzisztor tesztelő
A DSO-TC3 tranzisztor teszter képes automatikusan azonosítani és mérni a különböző tranzisztorokat, beleértve az NPN és PNP tranzisztorokat, N-csatornás és P-csatornás térhatású tranzisztorokat, tranziens térhatású tranzisztorokat, diódákat, kettős diódákat, tirisztorokat és ellenállásokat, induktivitásokat, kondenzátorokat és egyéb alkatrészeket. A tesztelő automatikus pindefiníció-felismeréssel is rendelkezik.
A DSO-TC3 tranzisztortesztelő különösen alkalmas a vegyes felületszerelt alkatrészek gyors tranzisztorilles­ztésére és azonosítására. A „Mos Test“ üzemmódban különböző típusú tranzisztorokat tesztelhet, és képes azonosítani az eszköz típusát, a pin polaritását, a hFE-t, a kapcsolási feszültséget, a tranziens kapacitást, képes tesztelni a kapacitást, az ellenállást, az induktív alkatrészeket stb.

Jelgenerátor
Beépített DDS funkciójú jelgenerátor 6 féle szabványos funkcióval és 1Hz-100kHz között állítható frekvenciával, kiváló rugalmasságot biztosít a különböző jelek szimulálásához.

Specifikációk:

• FNIRSI DSO-TC3.
• Kijelző: 2,4" színes TFT
• Tápegység: újratölthető lítium akkumulátor
• Akkumulátor kapacitása: 1500 mAh
• Működési idő: 4 óra.
• Töltési feszültség: 5 V, USB-C csatlakozóval.
• Valós idejű mintavételi sebesség: 10MSa/s
• Analóg sávszélesség: 500 kHz
• Bemeneti ellenállás: 1MΩ
• Csatlakozási módszer: AC/DC
• Vizsgálati feszültségtar­tomány: 400V
• Függőleges érzékenység (x1): 10mV-10V
• Vízszintes időalap tartomány: 1us-10s
• Triggermód: Auto/Normál/e­gyszeri
• Triggertípus: Leading Edge / Descending Edge
• Waveform Freeze: Igen
• Automatikus mérés: Igen
• Dióda: 4,5V-nál kisebb előremenő feszültségesés
• Szabályozott dióda: 0,01~4,5V
• MOSFET: JFET IGBT MOSFET
• SCR: 5V-nál kisebb triggerfeszültség, 6mA-nál kisebb gate-pólus triggeráram
• Kondenzátor: 5pF~100mF
• Ellenállás: 0,01Ω~50MΩ
• Induktor: 10uH~1000mH
• Akkumulátor: 0,1~4,5V
• Bemeneti feszültség: 0~40V
• Infravörös távirányító dekódolása: infravörös NEC protokollkód
• Háromszöghullám: 1–10 kHz/0–3,3V/50%
• Szinuszhullám: 1–10 kHz/0–3,3 V/50%
• Négyszöghullám: 1–100 kHz/3,3 V/50 %
• Impulzushullám: 1–100 kHz/3,3 V/0–100 %
• Amplitúdó: 1–10 kHz/0–3,3 V/0–100 %
• EGYENÁRAM: 0–3,3 V
• Méretek: 79×103×31 mm

Csomag tartalma

• oszcilloszkóp
• USB-C tápkábel
• csatlakozókábel krokodil csatlakozókkal
• csatlakozókábel bilincsekkel
• mérőszonda
• szonda reduktor
• kiegészítő hegy
• 8x jelölőgyűrű
• csavarhúzó
