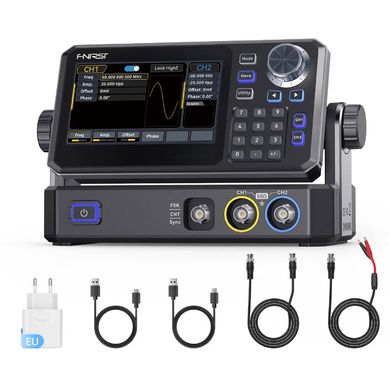

FNIRSI TSG3020 kétcsatornás jelgenerátor, 30 MHz

Az FNIRSI TSG3020 egy professzionális, kétcsatornás funkcionális/ar­bitráris jelgenerátor, közvetlen digitális szintézis (DDS) technológiával­.Maximális kimeneti frekvenciája 30 MHz mindkét független csatornán, mintavételi frekvenciája 200 MSa/s, vertikális felbontása pedig 14 bit. A generátor 4,3" TFT LCD érintőképernyővel (480×272 px) rendelkezik, amely fizikai gombokkal és forgó enkóderrel kombinálva biztosítja a kényelmes kezelhetőséget. Támogatja a 1 µHz és 30 MHz közötti szinuszos jel kimenetét, ≤ −125 dBc/Hz fáziszajjal 10 MHz-en.

Miért érdemes megvásárolni az FNIRSI TSG3020-at?

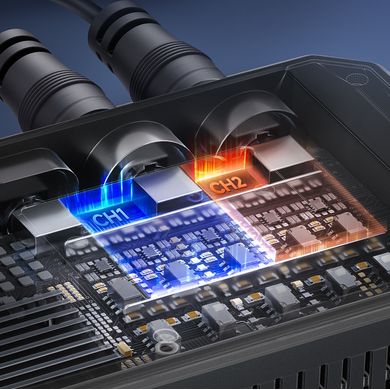

• Kétcsatornás kimenet: két független csatorna különböző hullámformák vagy fáziseltolódású jelek egyidejű generálásához.
• Professzionális pontosság: 14 bites DAC, frekvencia pontosság ±50 ppm/90 nap, amplitúdó hiba ±(5 % + 2 mVpp).
• ZeroSurge® technológia: minimális túlcsapás (≤ 1 %), gyors élsebesség (≤ 13,5 ns) téglalap alakú jelek esetén.
• VeriPoint® technológia: pont-ról-pontra történő kimenet tetszőleges jelekhez, rendkívül alacsony jitterrel a legigényesebb alkalmazásokhoz.
• Gazdag modulációs lehetőségek: AM, FM, PM, FSK, ASK, PSK és lineáris/loga­ritmikus frekvenciasöpetés.
• Beépített frekvenciaszám­láló: 7 számjegyű számláló TTL jelekhez 100 mHz – 100 MHz tartományban.
• Aktív hűtés: alumínium hűtőborda + ventilátor biztosítja a stabil teljesítményt hosszú távú üzemeltetés során.

Hullámformák és kimeneti jellemzők

• Szabványos hullámformák: szinusz, téglalap, fűrészfog, impulzus, zaj, DC.
• Tetszőleges hullámformák: felhasználó által definiált, hossz 4 kpts, 24 hullámforma tárolására alkalmas memória.
• Amplitúdó (High-Z, <10 MHz): 2 mVpp – 20 Vpp.
• Amplitúdó (50 Ω, <10 MHz): 1 mVpp – 10 Vpp.
• DC-eltolás: ±10 V (High-Z) / ±5 V (50 Ω).
• Kimeneti impedancia: 50 Ω.

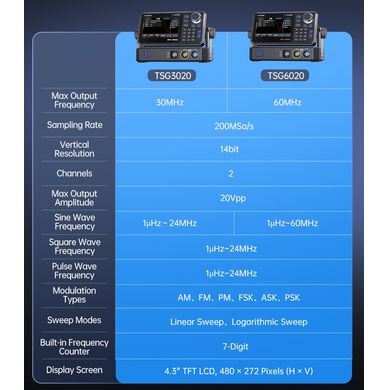

Műszaki adatok

• Csatornák: 2 (CH1, CH2 – függetlenek)
• Max. kimeneti frekvencia: 30 MHz
• Mintavételi frekvencia: 200 MSa/s
• Függőleges felbontás: 14 bit
• Szinusz: 1 µHz – 30 MHz
• Téglalap/impulzus: 1 µHz – 24 MHz
• Fűrészhullám: 1 µHz – 20 MHz
• Tetszőleges: 1 µHz – 10 MHz, 4 kpts
• Kitöltési arány (duty cycle): 0,01 % – 99,99 %
• Jitter: ≤ 200 ps
• Moduláció: AM, FM, PM, FSK, ASK, PSK
• Sweep: lineáris / logaritmikus, 1 ms – 500 s
• Frekvenciamérő: 7 számjegy, 100 mHz – 100 MHz, ±51 ppm

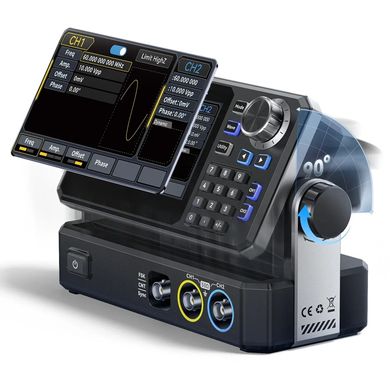

• Kijelző: 4,3” TFT LCD érintőképernyő, 480×272 px

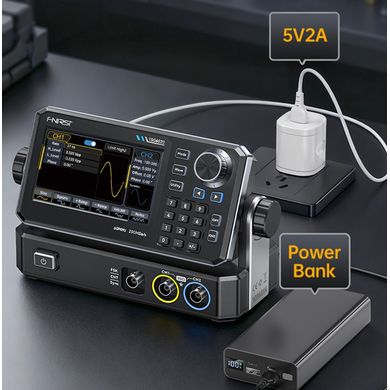

• Tápellátás: USB-C 5 V / 2 A
• Üzemi hőmérséklet: −5 °C – 40 °C
• Méretek: 225 × 165 × 120 mm
• Súly: kb. 1 250 g
