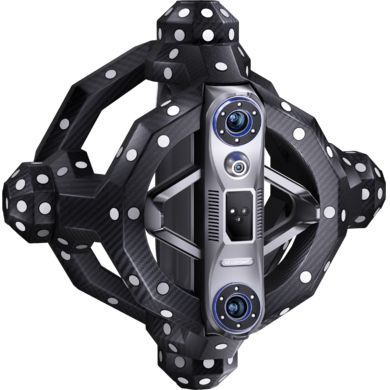

Revopoint Trackit Tracking 3D szkenner

A Revopoint Trackit egy fejlett, pozíciókövető funkcióval ellátott optikai 3D szkenner, amely a kettős kamerarendszert kék lézeres szkenneléssel kombinálja az ipari pontosság elérése érdekében. Az eszköz lehetővé teszi a szkennelést jelölők, spray-k vagy egyéb segédeszközök használata nélkül, ami jelentősen felgyorsítja a munkafolyamatokat és csökkenti az objektumok előkészítési költségeit. A szkenner rendkívüli, 0,025 mm + 0,04 mm × L(m) térfogati pontosságot ér el, amellyel kategóriája élvonalába tartozik. A kéttengelyes kardánfelfüggesztés segítségével végzett automatikus kalibrációnak köszönhetően az előkészítési idő a felére csökken a hagyományos módszerekhez képest, miközben kiküszöböli a beállítás során vétett emberi hibákat. Az eszköz 10 mm-től 6 m-ig terjedő tartományban képes objektumokat szkennelni, ami az alkalmazások széles spektrumát lefedi az apró alkatrészektől egészen a teljes járművekig. A könnyű, de erős szénszálas szerkezet biztosítja a strukturális integritást még a nehéz ipari körülmények között is, míg a 4 méteres távolságban elérhető 3,26 × 2,85 méteres követési térfogat elegendő helyet biztosít a nagyméretű objektumokkal való hatékony munkához.

A Trackit két lézeres szkennelési móddal rendelkezik a maximális sokoldalúság érdekében. A harmincvonalas kék keresztlézer akár 1,5 millió pontot képes rögzíteni másodpercenként, ami lehetővé teszi a kiterjedt felületek gyors szkennelését, beleértve a sötét és fényes anyagokat is, amelyeket a hagyományos szkennerek nehezen dolgoznak fel. Az egyszerű váltás az egysugaras kék lézerre biztosítja a mély furatok, szűk hornyok és bonyolult geometriai formák pontos rögzítését. A kettős kamerabázis folyamatosan figyeli a szkenner pozícióját a térben, és automatikusan egyesíti az egyes felvételeket, így nincs szükség manuális illesztésre az utómunka során. A mellékelt Revo Trackit szoftver élő pontfelhő-nézetet, automatikus hálóösszefűzést, szerkesztőeszközöket, valamint PLY, OBJ, STL és FBX formátumba történő exportálást kínál. A csomag tartalmazza a Revo Measure és Design eszközöket is a szkennelt adatok CAD rendszerekbe történő konvertálásához, méretanalízishez és a GD&T szabványok szerinti jelentéskészí­téshez, ami a Trackit-et ideális megoldássá teszi a minőségellenőrzéshez, a visszamodellezéshez (reverse engineering) és a prototípusgyár­táshoz.

Technikai paraméterek:

• Térfogati pontosság: 0,025 mm + 0,04 mm × L(m)
• Szkennelési sebesség: akár 1,5 millió pont másodpercenként
• Szkennelési tartomány: 10 mm-től 6 m-ig
• Követési térfogat: 3,26 × 2,85 m, 4 m-es távolságban
• Lézer típusa: kék lézer, 450 nm hullámhossz
• Lézeres üzemmódok: 30 vonalas kereszt- és egysugaras lézer
• Követőrendszer: kettős kamerabázis optikai követéssel
• Kalibrálás: automatikus, kéttengelyes kardánfelfügges­ztéssel
• Vázszerkezet: szénszál
• Támogatott formátumok: PLY, OBJ, STL, FBX
• Szoftver: Revo Trackit, Revo Measure, Revo Design
• Felhasználás: kézi vagy helyhez kötött szkennelés
